Ein Gabelstapler ist eine selbstfahrende industrielle Spezialausrüstung, die mit einem Mast und Gabeln ausgestattet ist und für das Stapeln von Material und den Transport über kurze Distanzen vor Ort konzipiert ist. Es verbessert die Logistikeffizienz erheblich. Die Gabelstapler-Produktpalette von JEVEDA umfasst Gabelstapler mit Verbrennungsmotor, Elektrostapler und Lagerstapler, um den unterschiedlichen Betriebsanforderungen gerecht zu werden.

Gabelstapler

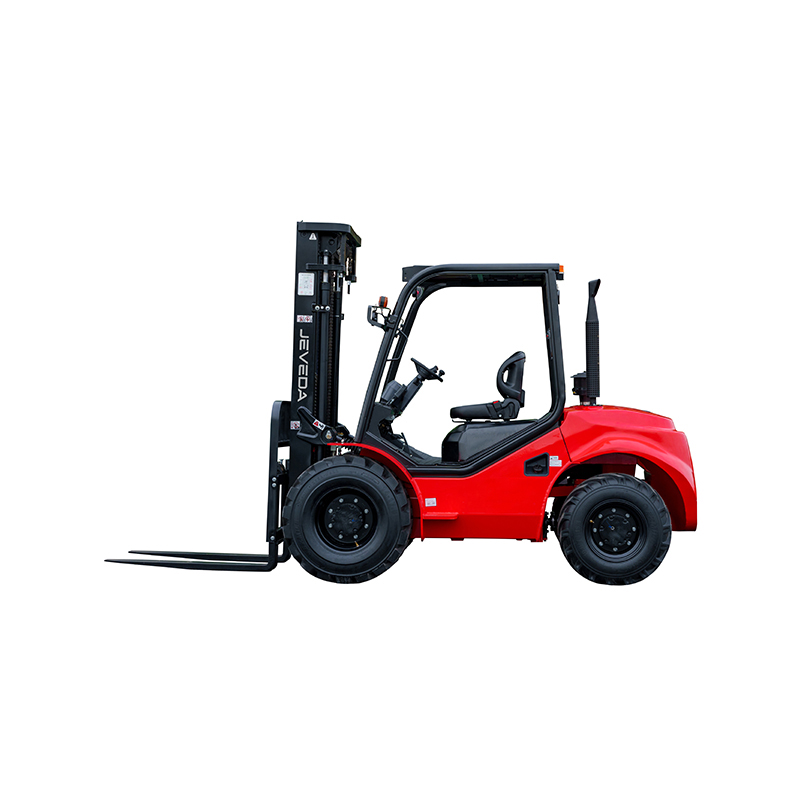

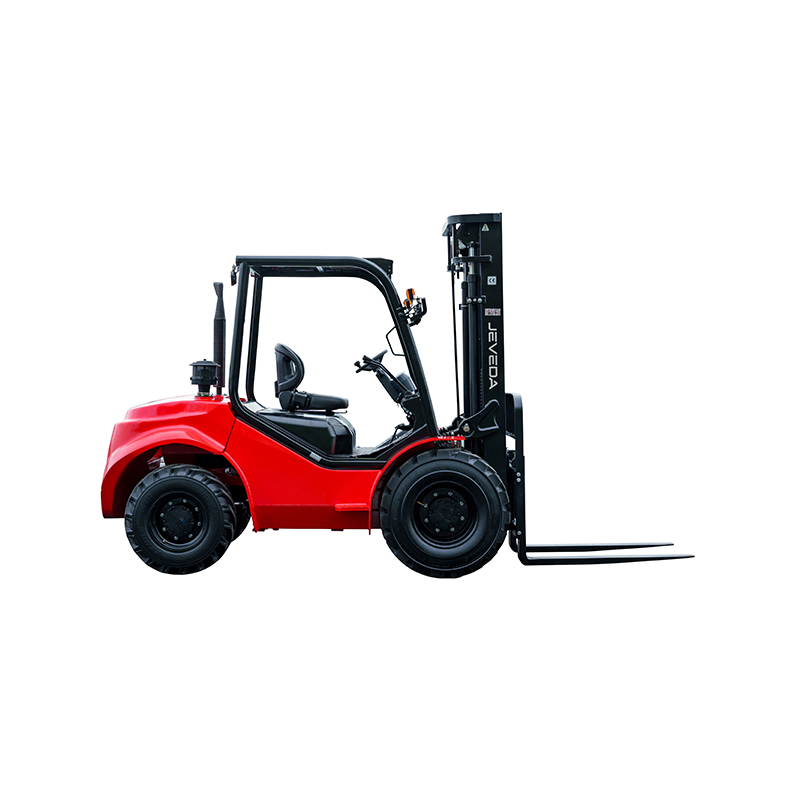

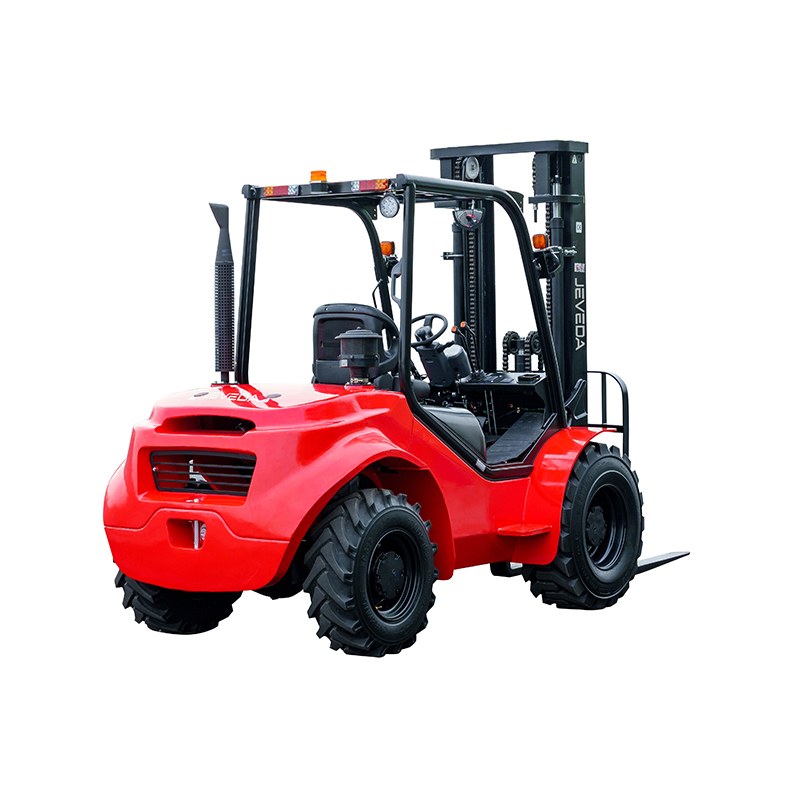

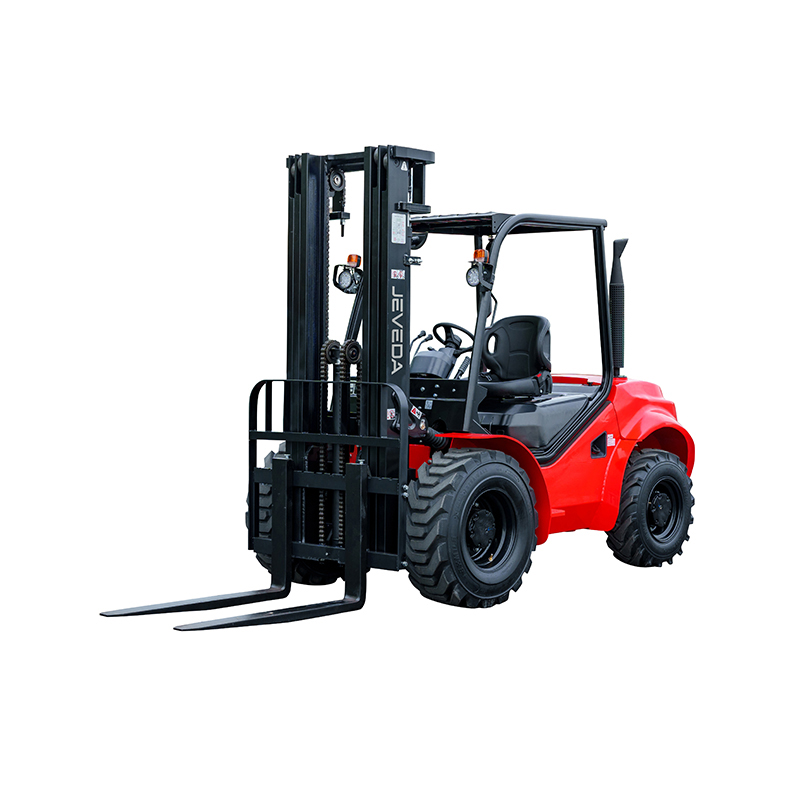

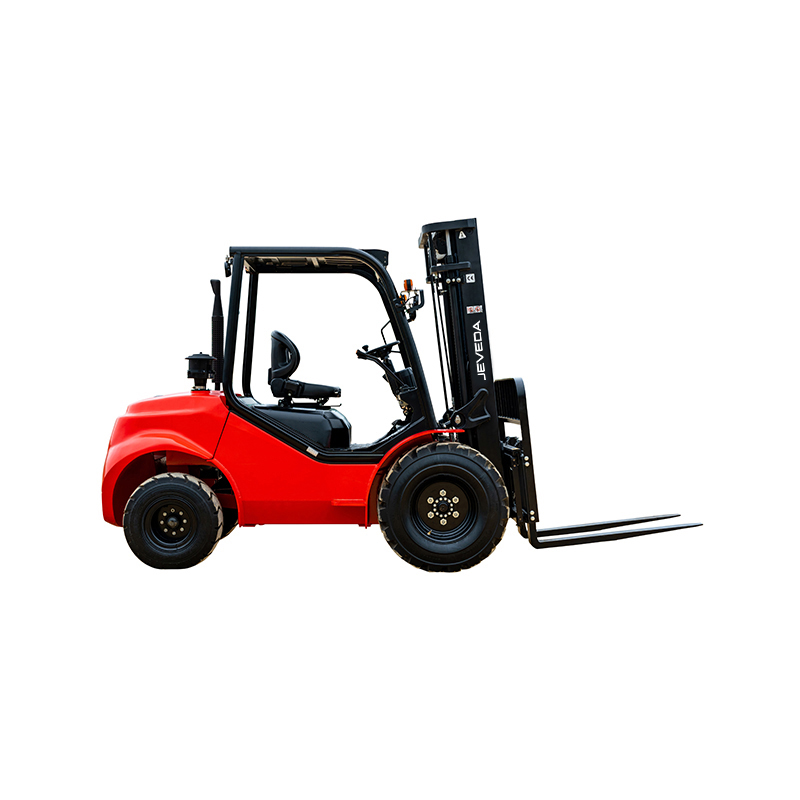

Gelände-Gabelstapler mit Allradantrieb, 2,5–3,5 Tonnen

Produktübersicht: Ein voll funktionsfähiger Gabelstapler mit Allradantrieb, der für maximale Traktion unter schwierigen und anspruchsvollen Außenbedingungen ausgelegt ist.
Hauptmerkmale: Das 4WD-System bietet eine hervorragende Kraftverteilung auf alle vier Räder und stellt sicher, dass das Fahrzeug tiefen Schlamm, losen Kies und steile Steigungen bewältigen kann, ohne den Halt zu verlieren.
Ideale Anwendungen: Perfekt für extrem raues Gelände, wie abgelegene Bergbaustandorte, schlammige Schwerbauzonen und komplexe Offroad-Logistik.

ANGEBOT ANFORDERN
  • PARAMETER
    Allgemein
    1 Madel FD25T-DNJM1 FD35T-DNJM1 FD25T-DNJE1 FD35T-DNJE1 FD25T-DNJS1 FD35T-DNJS1
    2 Antriebsart Diesel
    3 Nenntragfähigkeit Q(kg) 2500  3500  2500  3500  2500  3500
    4  Lastschwerpunkt C(mm) 500
    Charakteristik & Dimension
    1 Nennhubhöhe H3 (mm) 3000
    2 Freihubhöhe H2 (mm) 160  165   160 165  160  165
    3  Gabelabmessungen (L × B × T) mm 1070*122*45 1070*122*50 1070*125*50 1070*125*50 1070*122*45 1070*125*50
    4  Neigungswinkel des Hubmasts (vorwärts/rückwärts, α/β°) Grad 10°/12°
    5  Gabelvorstand (Radmitte bis Gabelvorderseite) X1 (mm) 585  605 585 605  585  605
    6  Hecküberstand X2 (mm) 615
    7  Bodenfreiheit (Unterseite des Hubmasts) H7 (mm) 275
    8  Länge bis zur Gabelvorderseite (ohne Gabel) L1 (mm) 3080  3100   3080 3100  3080  3100
    9  Gesamtbreite B1 (mm) 1600
    10  Höhe des abgesenkten Hubmasts H1 (mm) 2215  2330 2215 2330  2215  2330
    11  Höhe des ausgefahrenen Hubmasts (mit Lastschutzgitter) H4 (mm) 4122  4305 4122  4305  4122  4305
    12  Höhe des Überrollschutzes H5 (mm)  2256 2276  2256 2276  2256  2276
    13  Wenderadius (außen) Wa (mm) 3150
    14  Minimaler Gangbreitenbedarf bei Paletten Ast (mm) 4735  4750 4735  4750  4735  4750
    Leistung
    1  Fahrgeschwindigkeit (beladen/unbeladen) km/h 17/18
    2  Hubgeschwindigkeit (beladen/unbeladen) mm/Sek 560/600 470/500 600/650 480/510 600/650 480/510
    3  Senkgeschwindigkeit (beladen/unbeladen) mm/Sek Keine Last≥300 Volllast≤600
    4  Maximale Zugkraft (beladen/unbeladen) KN 38
    5  Maximale Steigfähigkeit (beladen) % 50  45 50 45  50  45
    Fahrgestell
    1  Bereifung (vorn × hinten) mm 12-16,5-12PR 14-17,5-14PR 12-16,5-12PR 14-17,5-14PR 12-16,5-12PR 14-17,5-14PR
    2  Reifen mm 10,0/75-15,3
    3  Spurweite vorne B2 (mm) 1250
    4  Spurweite hinten B3 (mm) 1190
    5  Radstand Y(mm) 1880
    Gewicht
    1  Gesamtgewicht kg 4820  5450  4820  5450  4820  5450
    2   Achslast vorne (voll beladen) kg 6592  7764  6592  7764  6592  7764
    3   Achslast hinten (voll beladen) kg 728  1186  728  1186  728  1186
    4   Achslast vorne (unbeladen) kg 2165  2430  2165  2430  2165  2430
    5   Achslast hinten (unbeladen) kg 2655  3020  2655  3020  2655  3020
    Antrieb und Getriebe
    1  Batterie V/Ah   12/90
    2  Motormodell S4S 4TNE98 D24 (EU Stufe V / Stufe 4 Fina)
    3  Motormarke MTSUBISHI YANMAR HYUNDAI
    4  Nennleistung / Nenndrehzahl kW 35.3/2250 43/2300 48,2/2600
    5  Nenndrehmoment / Nenndrehzahl Nm 177/1700 177,6-196,3/1700 214/1600
    6  Anzahl der Zylinder 4
    7  Bohrung × Hub mm 94×120 98×110 90×94
    8  Hubraum CC 3.331  3.319  2.392
    9  Kraftstofftankinhalt L 55
    10  Getriebetyp HYDRAULISCH
    11  Getriebestufen (vorwärts/rückwärts) 2/1
    12  Betriebsdruck (für Anbaugeräte) Mpa 20
    Spezifikationen und Eigenschaften können ohne vorherige Ankündigung geändert werden.

    Masttyp Mastname Maximale Gabelhöhe (mm) Tragfähigkeit (kg) Gesamthöhe (mm) Freihub (mm) Neigungswinkel nach oben (°) Gewicht (kg)
    Abgesenkt Ausgefahren Ohne Lastschutzgitter Mit Halterung
    Ohne Lastschutzgitter Mit Lastschutzgitter
    Breitblick-Hubmast für optimale Sichtverhältnisse. M300 3000 2,5T 3,5T 2,5T 3,5T 2,5T 3,5T 2,5T 3,5T 2,5T 3,5T 2,5T 3,5T 2,5T 3,5T
    2500 3500 2235 2330 3675 3840 4130 4320 105 165 105 165 10°/12° 4820 5450
    M330 3300 2500 3500 2385 2480 3975 4140 4430 4620 105 165 105 165 10°/12° 4850 5480
    M350 3500 2500 3500 2485 2580 4175 4340 4630 4820 105 165 105 165 10°/12° 4870 5500
    M370 3700 2500 3500 2585 2680 4375 4540 4830 5020 105 165 105 165 10°/12° 4880 5510
    M400 4000 2500 3400 2785 2880 4675 4840 5130 5320 105 165 105 165 10°/12° 4920 5550
    M450 4500 2200 3100 3035 3130 5175 5340 5630 5820 105 165 105 165 10°/12° 5015 5645

    3-stufiger Vollfreihub-Breitblick-Hubmast

    		 TFM400 4000 2500 3400 2080 2210 4767 4845 5222 5232 1345 1394 890 1010 10°/12° 5095 5725
    TFM435 4350 2400 3000 2205 2335 5115 5205 5570 5590 1470 1519 1015 1135 10°/12° 5135 5765
    TFM470 4700 2100 2800 2320 2450 5455 5545 5910 5930 1585 1634 1130 1250 10°/12° 5170 5800
    TFM500 5000 1900 2600 2455 2585 5765 5855 6220 6240 1720 1769 1265 1385 6°/6° 5205 5835
    TFM550 5500 1500 2300 2620 2750 6265 6350 6720 6735 1885 1934 1430 1550 6°/6° 5250 5880
    TFM600 6000 1200 1900 2805 2935 6765 6855 7220 7240 2070 2119 1615 1735 6°/6° 5305 5935
    Bei Seitenschieber wird die Tragfähigkeit um 200 kg reduziert.
